详情描述：

XE-LDE系列升级款给排水计量表（电磁流量计）由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
升级款给排水计量表数值精准、质量上乘、工艺精湛，使用寿命均在5-8年，故障率极低！
工作原理：
    根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD
式中： E－感应电势；
       K－与磁场分布及轴向长度有关的系数；
       B－磁感应强度；
       V－导电液体平均流速；
       D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
升级款给排水计量表特点：
    全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1
    超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
    采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
    采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
    管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
    在现场可根据用户实际需要在线修改量程。
    测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
    高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
    具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）
    具有自检与自论断功能。
    小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）
    内部具有三个积算器可分别显示正向累积量反向累积量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间。（选配）
    红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）
给排水计量表技术参数
公称通径（mm）
（特殊规格可定制）
管道式四氟衬里：DN10～DN600
管道式橡胶衬里：DN40～DN2200
流动方向：
正，反，净流量
量程比：
150：1
重复性误差：
测量值的?0.1%
精度等级：
管道式：0.5级，1.0级
被测介质温度：
普通橡胶衬里：－20～＋60℃
高温橡胶衬里：－20～＋90℃
聚四氟乙稀衬里：－30～＋100℃
高温型四氟衬里：－20～＋180℃
额定工作压力：
（高压可定制）
DN10－DN150：≤1.6MPa
DN200－DN350：≤1.0MPa
DN400－DN1000：≤0.6MPa
DN450－DN2200：≤0.25MPa
流速范围：
0.1－15m/s
电导率范围：
被测流体电导率≥5μs/cm
信号输出：
4～20mA（负载电阻0～750Ω），脉冲/频率，控制电平
通讯输出：
RS485,MODBUS协议，HART协议
供电电源：
AC220V或DC24V
要求直管段长度
上游≥5DN，下游≥2DN
连接方式：
流量计与配管之间均采用法兰连接，法兰符合国标：GB/T9115.1-2000
防爆等级：
ExdeiallBT4-T6
防护等级：
IP65，特殊订制zui高可达IP68
环境温度：
－25～＋60℃
相对温度：
5%～95%
消耗总功率：
小于20W
纸浆计量表选型：
    仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
◆收集数据
     1.被测流体成份
     2.zui大流量、zui小流量
     3.zui高工作压力
     4.zui高温度、zui低温度
◆被测流体必须具备一定的导电性，导电率>5μS/CM
     zui大流量和zui小流量必须符合下表中的数
口径mm
流量范围m3/h
口径mm
流量范围m3/h
φ15
0.0636~6.36
φ450
57.23～5722.65
φ20
0.11～11.30
φ500
70.65～7065.00
φ25
0.18～17.66
φ600
101.74～10173.6
φ40
0.45～45.22
φ700
138.47～13847.4
φ50
0.71～70.65
φ800
180.86～18086.4
φ65
1.19～119.4
φ900
 228.91～22890.6
φ80
1.81～180.86
φ1000
 406.94～40694.4
φ100
2.83～282.60
φ1200
553.90～55389.6
φ150
6.36～635.85
φ1600
723.46～72345.6
φ200
11.3～1130.4
φ1800
915.62～91562.4
φ250
17.66～176.25.
φ2000
1130.4～113040.00
φ300
25.43～2543.40
φ2200
1367.78～136778.4
φ350
34.62～3461.85
φ2400
1627.78～162777.6
φ400
45.22～4521.6
φ2600
1910.38～191037.6
◆实际zui高工作压力必须小于流量计的额定工作压力。
◆zui高工作温度和zui低温度必须符合流量计规定的温度要求。
◆确定是否有负压情况存在。
您可以根据上表中的流量选择相应的电磁流量计，若所选择的电磁流量计的内径与现在工艺管道的内径不符，应进行缩管或扩管。
◆若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。
◆从产品价格考虑，可以选择较小口径的电磁流量计，相对减少投资。
◆测洁净水时，经济流速时1.5－3m/s，测易结晶的溶液时，应适当地提高流速，3－4m/s为宜，起到自清扫，防止粘附沉积等作用；测矿浆等磨。
◆耗性流体时，应适当降低流速，1.0－2m/s为宜，以降低对内衬和电极地磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。
给排水计量表型谱
型号
口径

XE-LDE
15~2600


代号
电极材料

K1
316L
K2
HB
K3
HC
K4
钛
K5
钽
K6
铂合金
K7
不锈钢涂覆碳化钨

代号
内衬材料

C1
聚四氟乙烯(F4)
C2
聚全氟乙丙烯(F46)
C3
聚氟合乙烯(FS)
C4
聚录丁橡胶
C5
聚氨脂橡胶

代号
功能
E1
0.3级
E2
0.5级
E3
1级
F1
4－20Madc,负载≤750Ω
F2
0-3khz,5v有源，可变脉宽，输出高端有效频率
F3
RS485接口
T1
常温型
T2
高温型
T3
超高温型
P1
1．0MPa
P2
1．6MPa
P3
4．0MPa
P4
16MPa
D1
220VAC?10％
D2
24VDC?10％
J1
一体型结构
J2
分体型结构
J3
防爆一体型结构

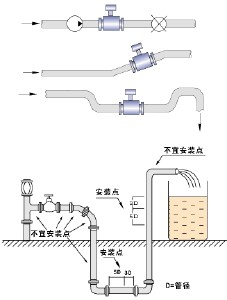

电磁流量计安装要求及注意事项：
1?测量混合相流体时，选择不会引起相分离的场所;测量双组分液体时，避免装在混合尚未均匀的下游;测量化学反应管道时，要装在反应充分完成段的下游;尽量满足前后直管段分别不小于5D和2D;
2?易于实现传感器单独接地的场所;
3?尽可能避开周围环境有高浓度腐蚀性气体;
4?尽可能避免测量管内变成负压;
5?避免附近有大电机、大变压器等，以免引起电磁场干扰;
6?选择震动小的场所，特别对一体型仪表;
7?尽可能避免受阳光直照。
