新款滑差轴-滑差轴专家-滑差轴设计-双气路滑差轴【承秉机械】

发布时间 2016-10-20 收藏 分享
价格 3999.00
品牌 承秉
区域 全国
来源 上海承秉机械有限公司

详情描述:




【产品特点】

  传统滑差轴只有一路气压,既调节涨片的膨胀力,也调节滑差轴的滑差力矩。此类滑差轴有一个弊端,在调节合适滑差力矩的同时会加大或者缩小涨片的膨胀力,往往滑差力矩合适了,而涨片的膨胀力度却不合适,太大会导致卷筒变形,太小会使卷筒与涨片之间打滑。

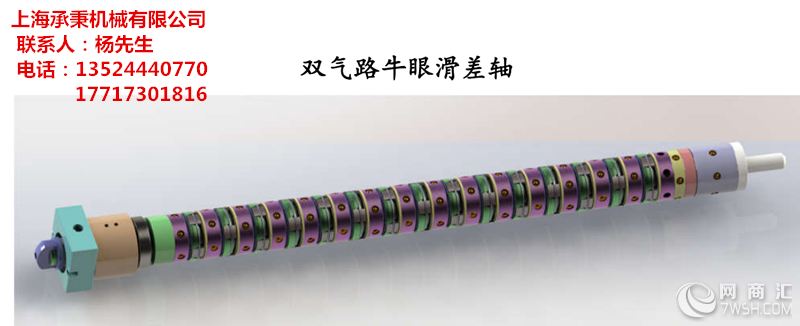

 而双气路滑差轴在传统的滑差轴的主轴增加了一路气压,专门来调节滑差力矩,两路气互不干涉,可单独调节膨胀力度与滑差力矩,使双气路滑差轴能适应更多类型的产品收卷。 在实现超低张力的同时不会出现收料桶打滑现象,牛眼可以实现卸料轻松等特点。

【技术数据】

单环间距

51.5 mm

单环大载荷

125KG

牛眼高点直径

Φ75.4 mm

胀片规格

19*19*5(15?)

涨前小直径

Φ75.4 mm

滑差环数量

15环(或根据客户要求定做)

涨后大直径

Φ77.8 mm

尾座结构

固定式/转动式(可选)

小滑差力矩

1 N

滑差轴总长度

按客户要求定做

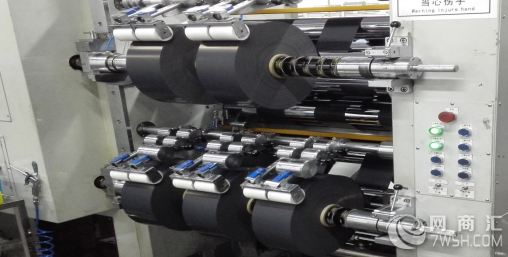

主要用途:滑差轴是锂电池分切机(分条机)上的重要零部件,主要应用于收卷轴,它的主要用途是操纵在收卷流程中对材料的拉力调整。

工作原理:中心气压滑差轴是张力调节式滑差轴,滑差环独立打滑。滑差轴以精密空芯通气主轴为核心,利用压缩空气推动腔体内的活塞,使轴芯通过摩擦件与滑差环之间产生摩擦转矩,进一步带动斜契底座上的斜胀片向外径方向扩张,挤压收卷筒,传递收卷筒的扭矩,从而达到恒张力卷取。

https://img.alicdn.com/imgextra/i2/2885491492/TB23duvpFXXXXc_XpXXXXXXXXXX_!!2885491492.jpg

滑差轴结构特殊,由多个滑差环组成,工作时,滑差环受控以一定的滑转力矩值(扭矩)打滑,滑动量正好补偿产生的速度差,从而地控制每一卷材料的张力,得以恒张力卷取,保证了卷取质量。可应用于由极低到高张力的范围,适用于高速,材料厚度误差大,多段张力控制,张力控制精度高,端面收卷整齐的要求。适合双轴中心卷取式分切机使用。

https://img.alicdn.com/imgextra/i2/2885491492/TB2tduMpFXXXXXfXpXXXXXXXXXX_!!2885491492.png

为满足客户的特别要求,可以按照客户图纸要求制定不同尺寸的滑差轴,包括主轴、气胀单元、胀片、弹簧、十字联轴器等零部件。

使用说明:本滑差轴有效提高了分切机的速度,收卷精度,自动化程度,准备时间的减少,操作的人性化。贵重材料金属箔(铜箔,铝箔等)应用滑差轴收卷更是大大提高正品率,降低生产成本。我们的滑差轴可以保证高料卷质量,通过在卷轴运行时保持所有料卷适当的张力。

滑差轴的的主要单元是气胀单元(由腔体、斜契底座、活塞、气封、轴承和弹簧及胀片组成),每组单元长度40mm,15组单元可任意位置互换和独立更换。从而提高了使用寿命和检修的方便性。
