700X水泵控制阀 温州君正 可提供CAD图 安装图

详情描述：

700X水泵控制阀产品概述：
    该产品是水泵出口必不可少的保护装置,阀门呈流线型设计,通过电磁阀的导控实现准确的启闭,使用安全可靠,有效的防止水锤和水击声,使用寿命长,安装、维修方便。

700X水泵控制阀工作原理
　　当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。
 　　当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。

700X水泵控制阀主要技术参数
公称压(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
水
0-80
1.6
2.4
1.76
2.5
3.75
2.75

 700X水泵控制阀主要零件材料
零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁晴橡胶
阀杆
2Cr13
弹簧
50CrVA
针型阀
铜合金
球阀
铜合金
浮球阀
铜合金
微型过滤器
不锈钢

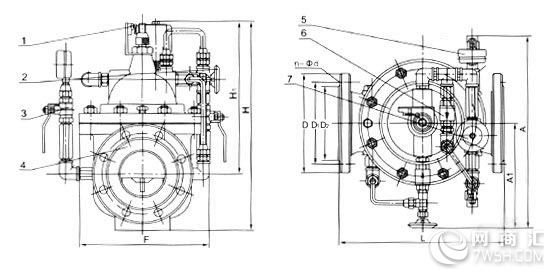

700X水泵控制阀连接尺寸
DN
L
A
A1
H
H1
F
D
   mm
D1
   mm
D2
   mm
n-Φd
mm
mm
mm
mm
mm
mm
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
20
180
292
136
342
247
116
105
105
105
75
75
75
58
58
56
4-13.5
4-13.5
4-14
25
180
292
136
342
247
116
115
115
115
85
85
85
68
68
65
4-13.5
4-13.5
4-14
32
180
292
136
342
247
116
140
140
140
100
100
100
78
78
76
4-17.5
4-17.5
4-18
40
240
330
155
395
278
170
150
150
150
110
110
112
88
88
84
4-17.5
4-17.5
4-18
50
240
330
155
395
278
170
165
165
165
125
125
125
102
102
99
4-17.5
4-17.5
4-18
65
250
350
165
405
298
180
185
185
185
145
145
145
122
122
118
4-17.5
4-17.5
8-18
80
285
365
175
430
313
210
200
200
200
160
160
160
133
133
132
8-17.5
8-17.5
8-18
100
360
410
195
510
350
275
220
220
235
180
180
190
158
158
156
8-17.5
8-17.5
8-22
125
400
455
220
560
365
310
250
250
270
210
210
220
184
184
184
8-17.5
8-17.5
8-26
150
455
475
230
585
420
355
285
285
300
240
240
250
212
212
211
8-22
8-22
8-26
200
585
530
255
675
450
460
340
340
360
295
295
310
268
268
274
8-22
12-22
12-26
250
650
623
300
730
470
500
395
405
425
350
355
370
320
320
330
12-22
12-26
12-30
300
800
700
340
760
490
580
445
460
485
400
410
430
370
370
389
12-22
12-26
16-30
350
860
840
415
840
526
640
505
520
555
460
470
490
430
430
448
16-22
16-26
16-33
400
960
880
430
910
570
715
565
580
620
515
525
550
482
482
503
16-26
16-30
16-36
