详情描述:

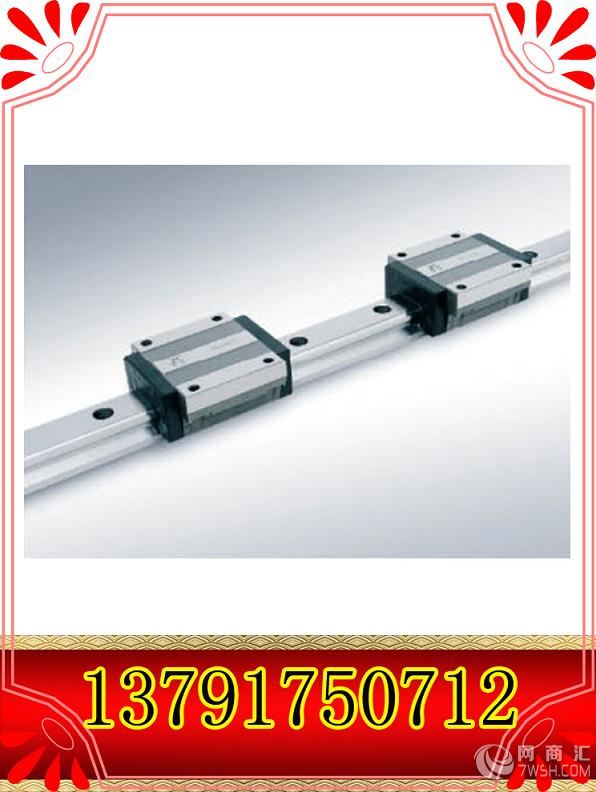

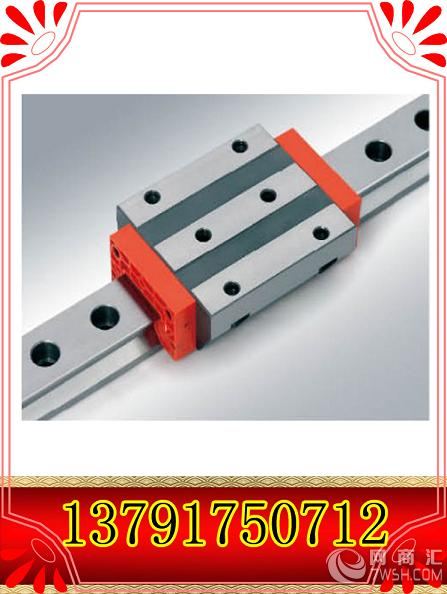

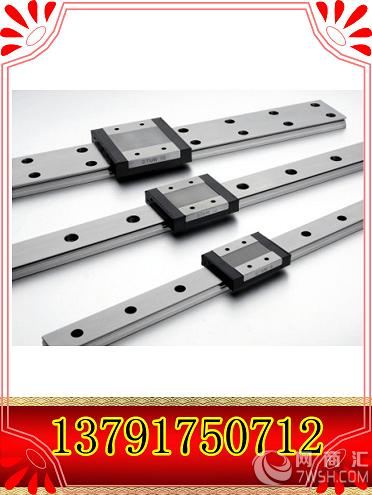

  JSA-LG滚动直线导轨是山东博特精工主打产品,公司主要的型号有 JSA-LG15KL直线导轨、JSA-LG20滚动直线导轨、JSA-LG25ZL直线导轨、JSA-LG35kl直线导轨、JSA-LG45直线导轨、JSA-LG55C导轨

 型号释义:

JSA-LG35CKL2SF12*1998-E1/E2(2)-2J

JS——博特精工

A——产品分类号:A四方向等载荷

LG——产品系列代号:LG为钢球系列   LZG为滚柱系列

35——产品代号:15、20、25、35、45、55、65、85、100、125

CKL——滑块规格代号:1)标准型:KL:法兰型,上锁式

                                KT:法兰型,下锁式

                                ZL:矩形型

                     2)重载型:CKL:法兰型,上锁式

                                CKT:法兰型,下锁式

                                CZL:矩形型

2——单根导轨上的滑块数量。

S——密封形式:空白为标准密封;S为端密封加侧密封

F1——预紧力代号F0、F1、F2、F3

2——同一平面上使用的导轨数

1998——导轨的长度尺寸

E1/E2——两端面分别到个安装孔的距离尺寸

(2)——单根导轨接长数(单根不标)

2J——导轨的精度等级2、3、4、5

关于JSA-LG直线导轨的额定寿命和基本的额定负荷

 JSA-LG直线导轨的使用时,必须验算其选用的型号的承载能力及寿命,根据计算结果来判断所选择的规格型号是否满足

1、基本额定荷载

在“产品类型规格”中记载的基本额定负载负荷ISO标准的数值。

直线导轨中关于基本额定动负载的标准:

ISO:International Organizationfor Standardization(国际标准化组织)

关于基本额定静载荷的标准:

ISO 14728-1:Rolling bearings-Linear motion rolling bearings,Part1:Dynamic load ratings and rating life

关于基本额定静负载的标准

ISO 14728-2:Rolling bearings-Linear motion rolling bearings,Part:Static load rating

2、额定静负载C0

 JSA-LG滚动直线导轨在静止或者低速运行中承载过大的荷载时,滚动体与轨道面间产生局部变形,这个变形量如果超过某个极限值时,就会影响滚动导轨的流畅性。所谓的基本额定静负载,是指在产生大应力的接触面处,使滚动体与滚动面间的变形量综合达到滚动体直径的0.0001倍时,方向和大小一定的静止负荷,所以基本额定静载荷即为容许静负荷的限度。

JSA-LG滚动直线导轨的一些型号释义以及使用寿命和额定负荷在上面的内容中进行了简单的罗列,由于信息版面的限制暂时介绍这些,关于更多详细的直线导轨产品相关问题,JSA-LG直线导轨、滚珠丝杠、机械主轴、机床主轴等产品的详细信息请随时关注更新
